Como usar o Due Studio com a Due Flow

Este artigo é um passo a passo detalhado da utilização da Due Flow pelo programa Due Studio. Ao fim deste artigo, você tem acesso ao vídeo e ao fluxograma da operação.

Visiste o artigo que mostra todas as ferramentas do Due Studio 5. Aqui, vamos focar no que realmente importa: o que você precisa saber para realizar sua primeira gravação!

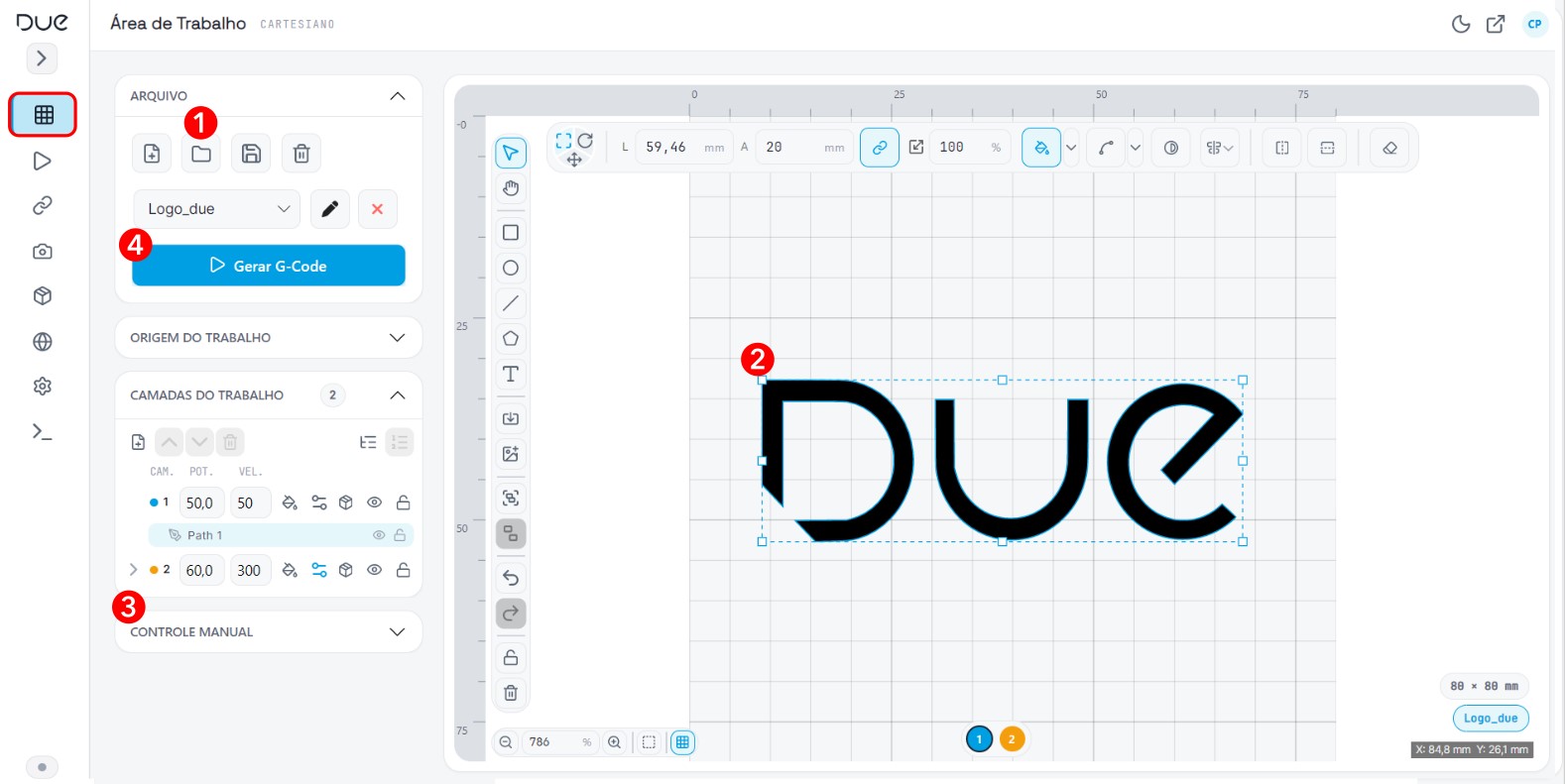

1. Conecte a Due Flow

Efetue a conexão via cabo USB, rede Due-Flow ou rede local. Saiba aqui como efetuar a conexão.

2. Importe o projeto

Importe seu arquivo vetorial. Ele aparecerá na área de trabalho do Due Studio 5.

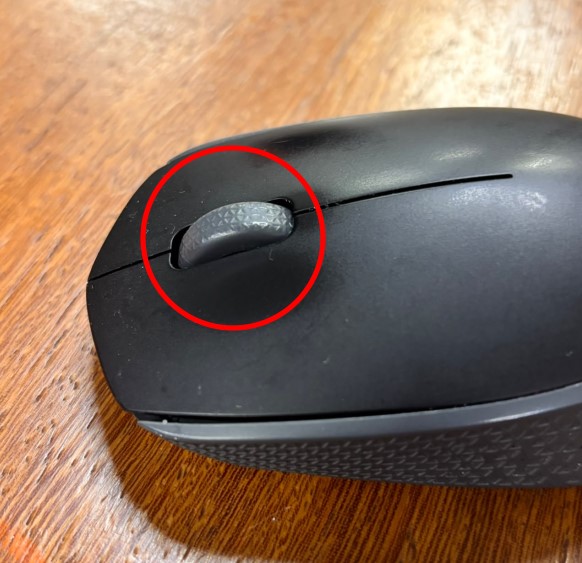

3. Ajuste a visualização

4. Ajuste o desenho

Ao ter o seu desenho selecionado, um menu de edição aparecerá no topo da área.

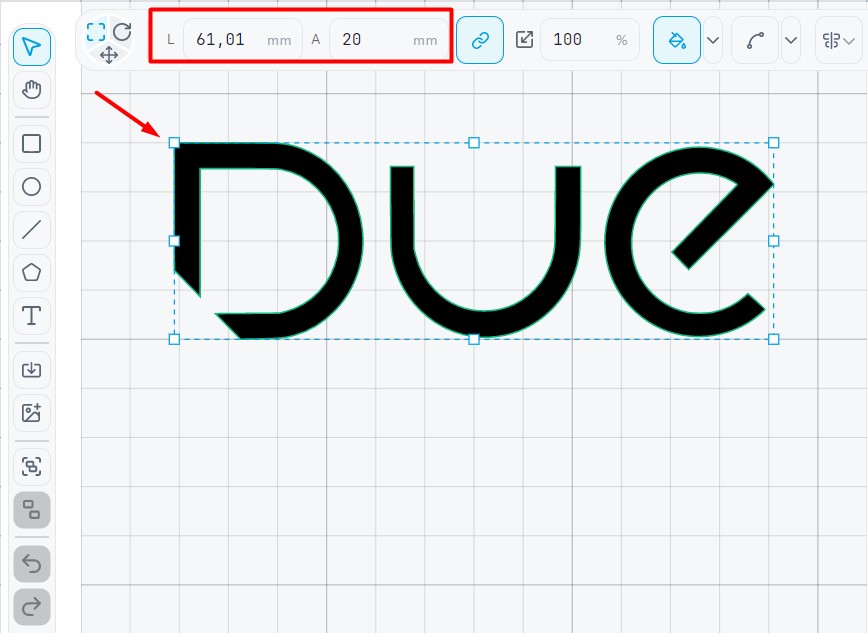

Ferramenta escala

Ajuste o tamanho da arte pela ferramenta de escala, disponível no menu de edição. Altere os tamanhos em milimetro (L = largura | A = altura) ou utilizando os pontos de edição, nas bordas do desenho.

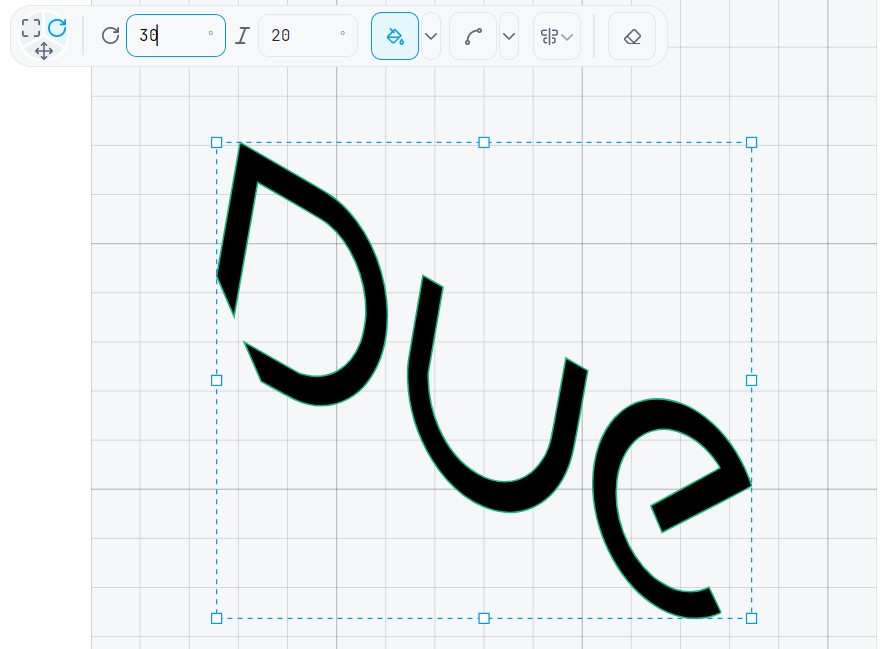

Ferramenta rotação e inclinação

Utilize esta ferramenta para girar ou inclinar seu desenho.

Ferramenta Posição

É possível movimentar o desenho clicando sobre ele e arrastando-o até a posição desejada. Porém, para um posicionamento mais preciso, utilize a ferramenta Mover, que permite definir exatamente onde o desenho será colocado.

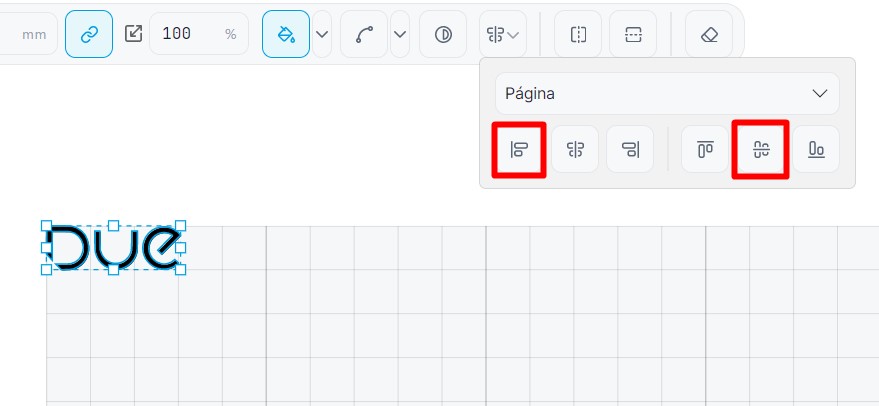

Na Due Flow, recomenda-se posicionar o desenho no canto superior esquerdo da área de trabalho. Para facilitar esse ajuste, utilize a ferramenta Alinhar seleção, que permite centralizar o desenho de forma rápida e prática.

4. Organize o trabalho por camadas

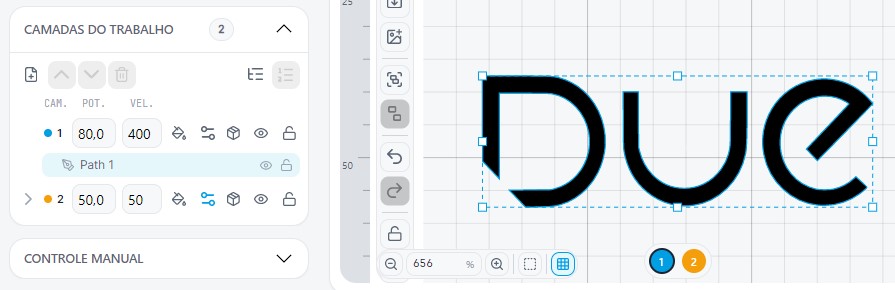

Confira em qual camada o seu desenho foi inserido. Se houver apenas uma camada, basta realizar as alterações nela. Caso existam várias camadas, há duas formas de identificar em qual delas o seu desenho está:

• Ao selecionar o desenho, as camadas existentes aparecem como círculos coloridos na barra inferior. O objeto pertence a camada destacada por um círculo preto, como mostrado na Imagem 10.
• O próprio desenho possui uma linha de borda na cor correspondente à Camada 1.
• Uma camada possui um elemento, no exemplo abaixo chamado de Path1, e a outra não possui nenhum.

Portanto, as edições devem ser feitas na Camada 1. A vazia pode ser ignorada no momento.

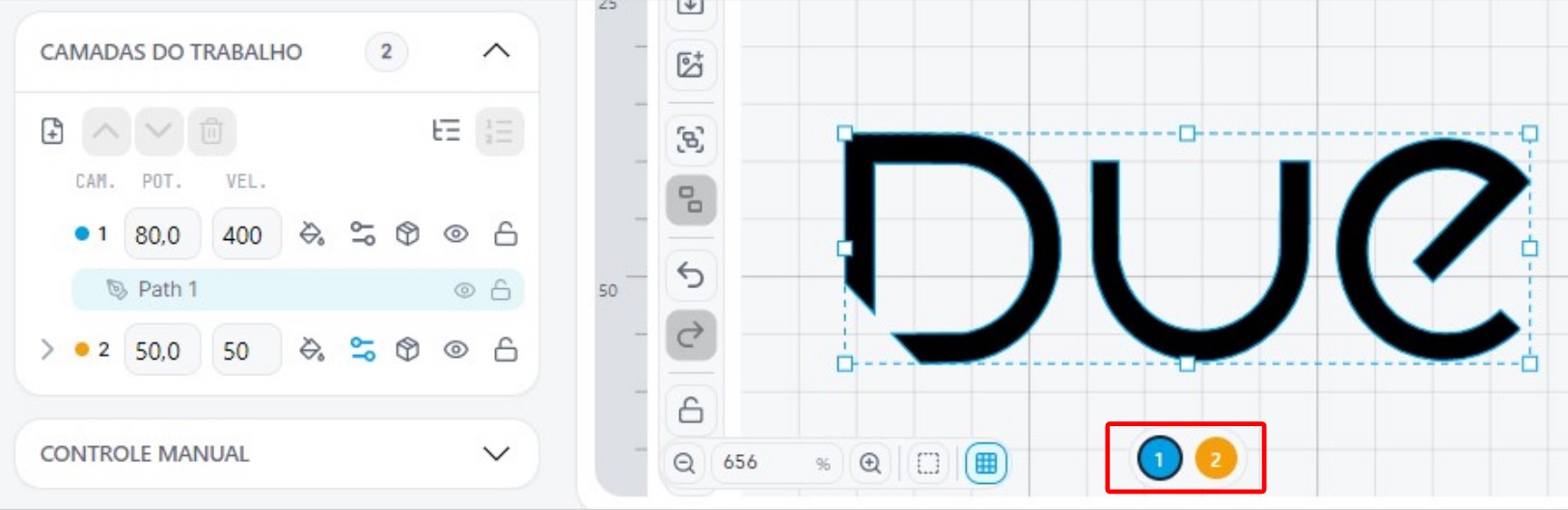

Se desejar trocar algum dos objetos para outra camada, basta selecioná-lo e clicar na cor de outro círculo colorido, com a cor da camada de destino.

5. Modo de operação

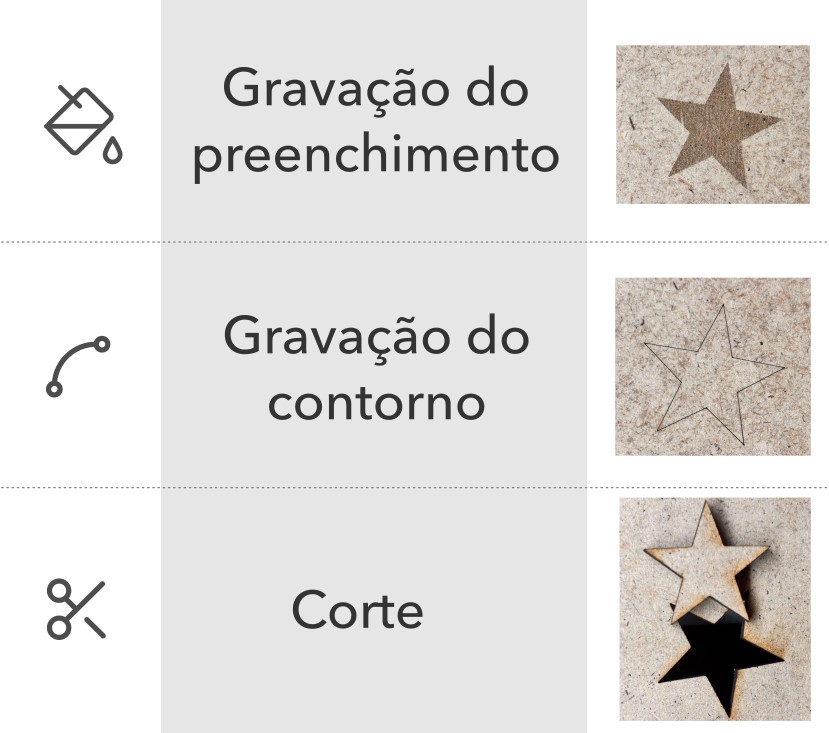

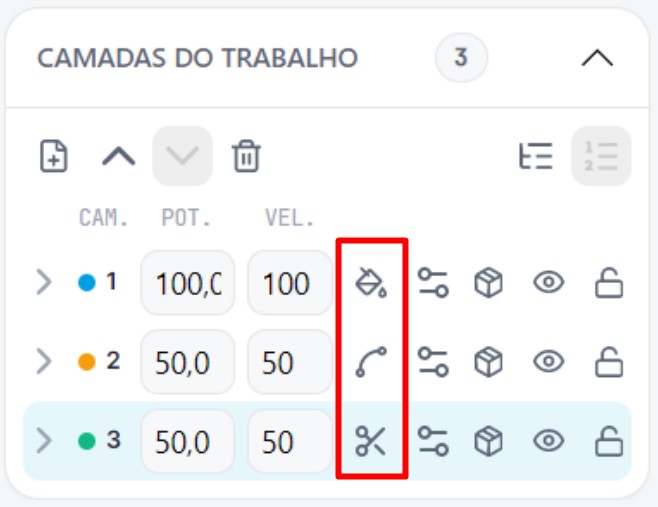

Antes de tudo, é importante saber que a Due Flow trabalha com 3 modos de operação: Gravação do preenchimento, gravação do contorno e corte. No Due Studio eles são representados pelo Balde de tinta, Traço e Tesoura, respectivamente.

Confira o resultado de cada modo de operação a seguir:

Agora que você já conhece os Modos de Operação, veja como estipular a função de cada parte do seu desenho:

O Due Studio trabalha com camadas, e à cada camada é atribuída um Modo de operação (preenchimento, contorno ou corte) e também o parâmetro do laser (Potência e velocidade), que será explicado no próximo item.

Confira no vídeo a seguir como funcionam as camadas do Due Studio:

6. Ajuste de velocidade e potência

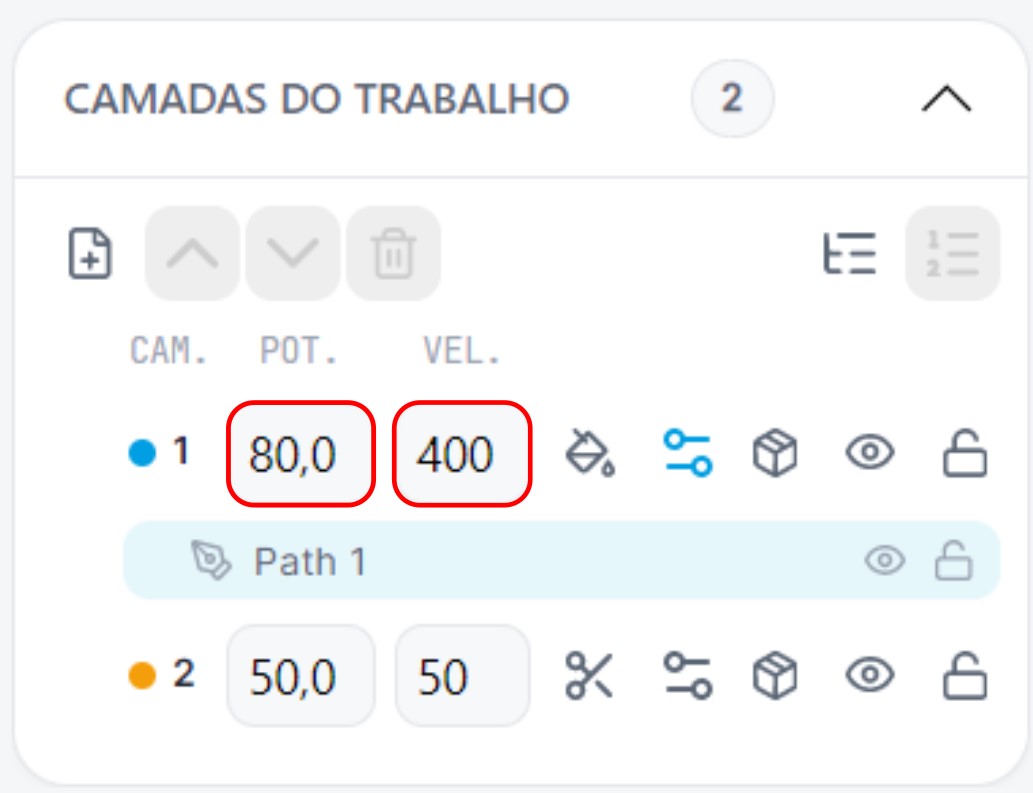

Faça os ajustes nos campos de Potência e velocidade.

Confira em 📦 se o seu material já está na lista de parâmetros ou utilize material semelhante.

Saiba aqui como acrescentar novos materiais.

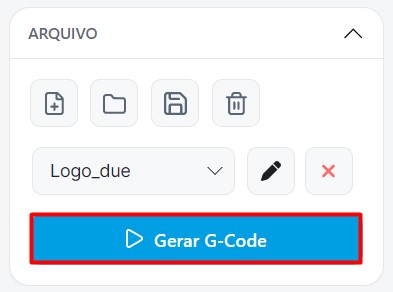

7. Gere o G-Code

Com tudo pronto, clique em Gerar G-Code para o Due Studio gerar o código de corte. É esse código que a Due Flow utilizará para efetuar a gravação,

8. Ajuste a posição

Após gerar o G-Code, você sera direcionado para a página de Execução ▶️.

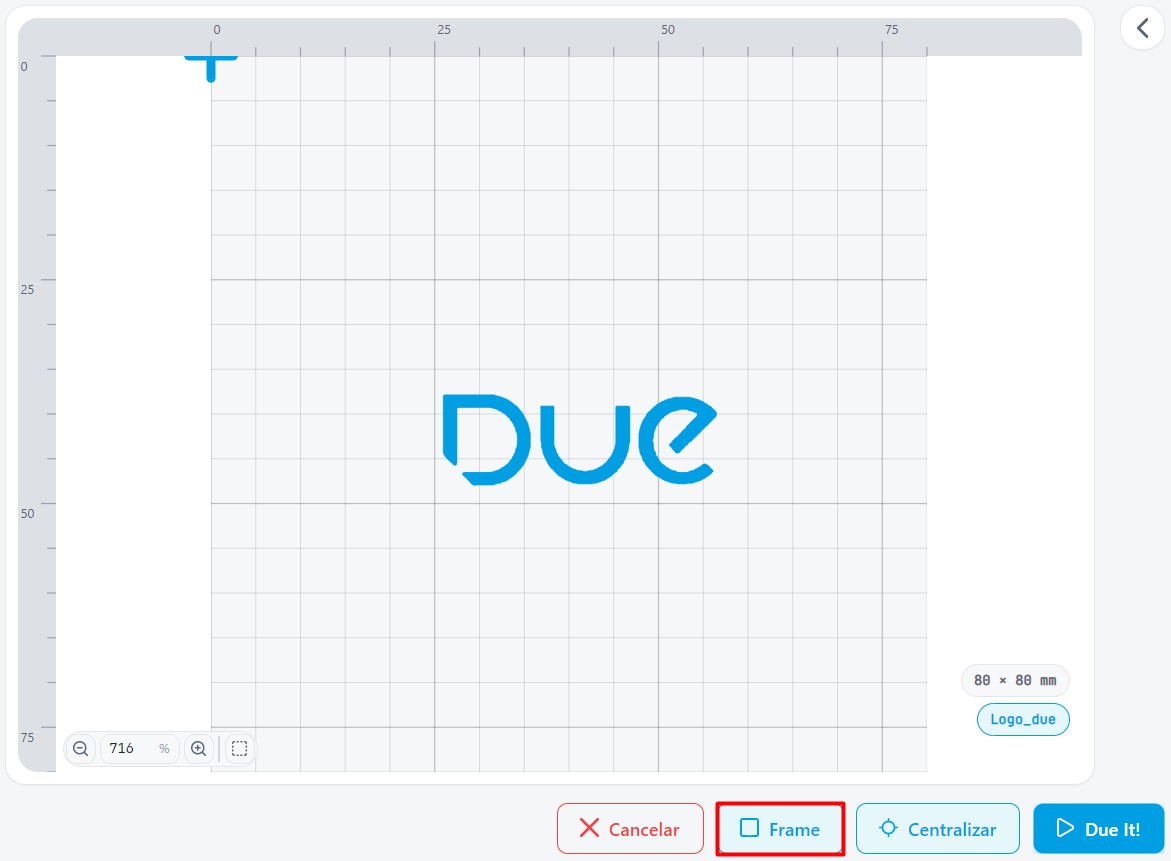

• Clique no botão Frame e a Due Flow mostrará, no material, onde a gravação ocorrerá.

• A Due Flow movimentará o cabeçote com o laser desligado, apenas para mostrar onde ocorrerá o corte.
• Confira se o desenho está na posição desejada e se é necessário ajustar o posicionamento do material.

9. Inicie a gravação

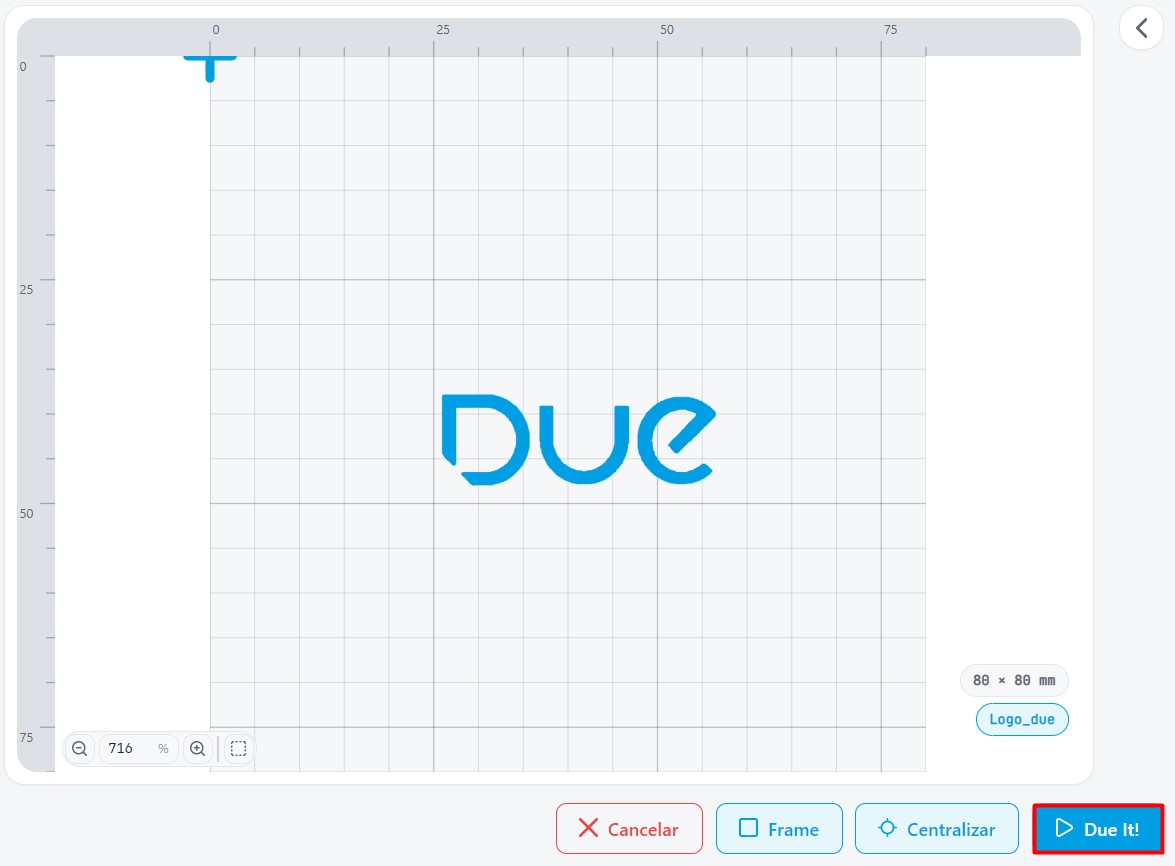

Definida a posição, clique em "X Cancelar" para parar o frame e então clique em "Due it!".

10. Remova o produto pronto!

Fluxograma
