Olá!
Como você sabe, o laser sai do Tubo Laser e é refletido por três espelhos até chegar na lente e, por fim, no material. Nada melhor do que uma imagem para entender como esse processo funciona, certo? Veja a imagem a seguir:

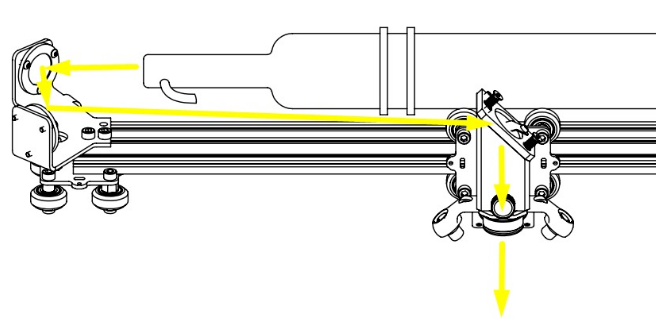

Imagem 1 - Caminho do laser.
Verificando o alinhamento:
Se você ainda não viu o artigo verificando alinhamento dos espelhos, vale a pena conferir. Com ele, você vai descobrir se a sua Due Flow realmente precisa ter os espelhos alinhados, e vai entender como é feito o alinhamento.
Ferramentas necessárias:
- Etiquetas de papel ou fita crepe;
- Chave Allen tamanho 2 mm ou 2,5mm.
Onde dar o disparo:
A Imagem 2 mostra como dar o disparo nas duas opções de Software, na interface web e no Due Studio.

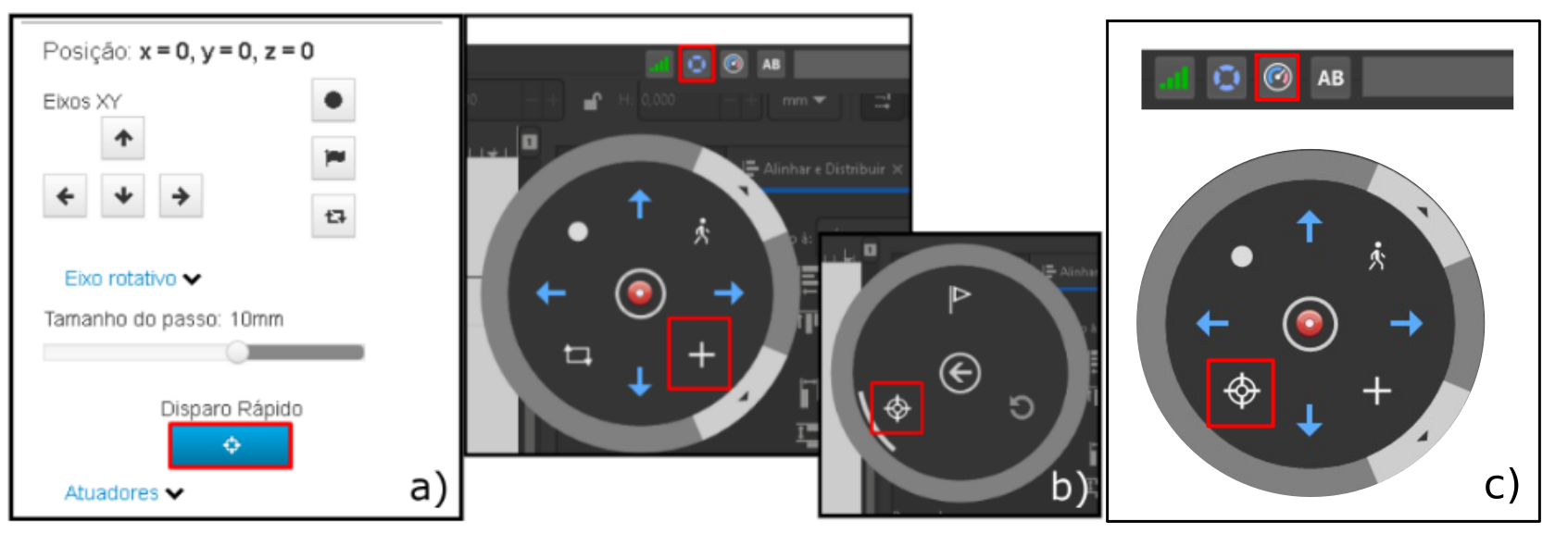

Imagem 2. Onde dar o disparo na interface web e no Due Studio.
1) Espelho lateral
No primeiro tópico deste artigo, vamos fazer o alinhamento do espelho lateral. Caso você tenha percebido no artigo Verificando alinhamento dos espelhos que precisa alinhar apenas o espelho central, siga para o o tópico 2, Espelho central.

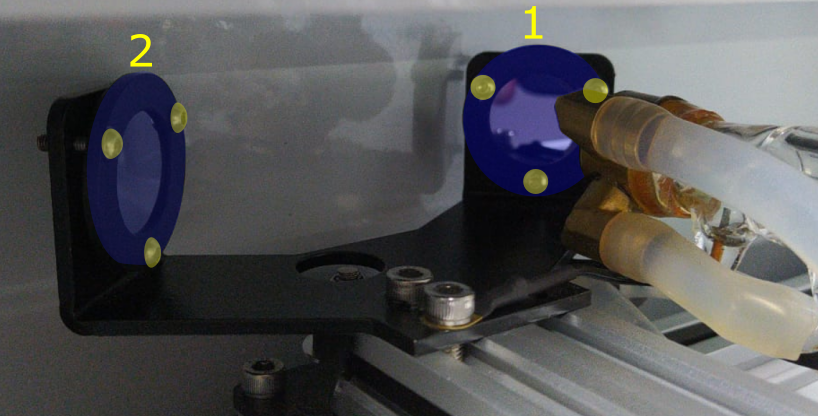

Imagem 3. Espelhos laterais.
Entendendo os parafusos...
O ajuste é feito em pequenos movimentos: 1/4 de volta pode ser mais do que suficiente para ajustar o alinhamento. Por isso, sugerimos apertar ou soltar bem pouquinho o parafuso.
Lembrando que a direção de aperto do parafuso é no sentido horário; para afrouxar, é necessário girar no sentido anti-horário. Segue a legenda das cores utilizadas no tutorial abaixo.

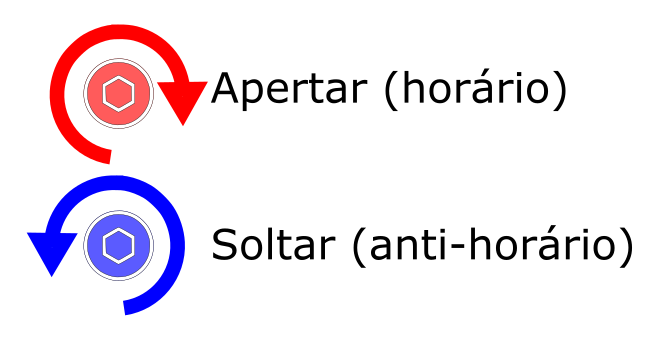

Imagem 4. Legenda do tutorial.
Explicando as imagens

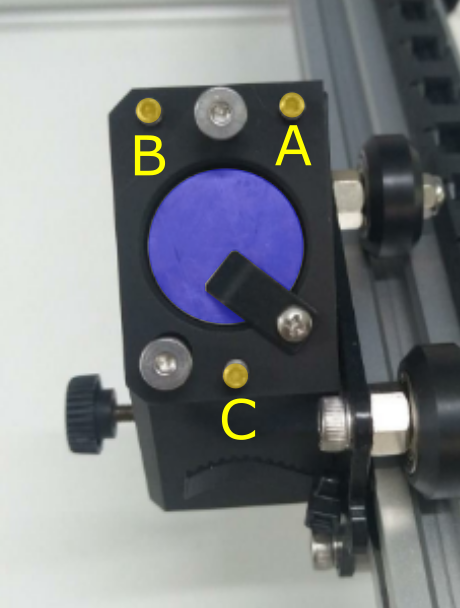

- Como comentado anteriormente, o espelho possui 3 parafusos, que permitem a regulagem do feixe do laser.

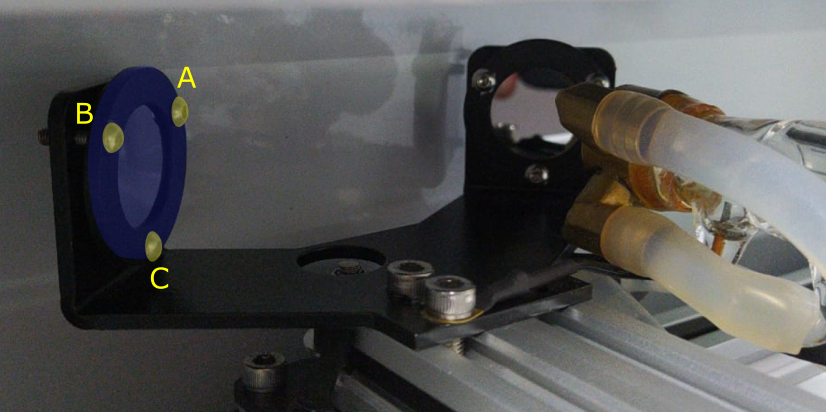

No tutorial abaixo, vamos ajustar APENAS o espelho em destaque, e vamos nos referir por A, B e C, conforme a imagem. Se necessário, volte para esta imagem para saber qual parafuso apertar/soltar.
Imagem 5. Qual espelho regular e parafusos.
- Nas fotos utilizadas neste artigo, deixamos o disparo feito com o carro central posicionado na esquerda (próximo aos espelhos) mais marcado e o da direita mais suave, para facilitar a visualização - como na imagem 3.
Dica importante: Quando for dar os disparos na sua Due Flow, certifique-se de perceber qual marca foi feita na esquerda e qual foi na direita.

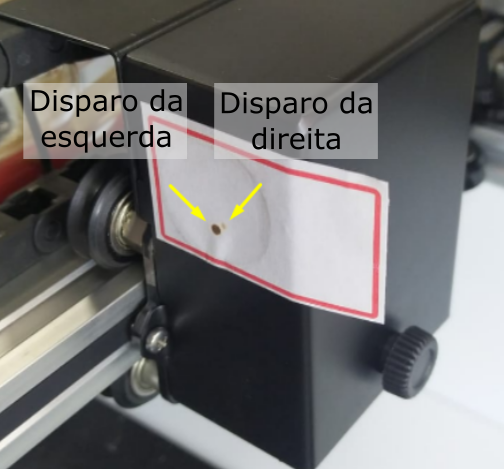

Imagem 6. Disparo feito na esquerda e na direita.
Alinhando os espelhos
Para acompanhar o percurso do laser, é fundamental dar 2 disparos na mesma fita:
a) O primeiro disparo é dado com o carro bem à esquerda, próximo aos espelhos;

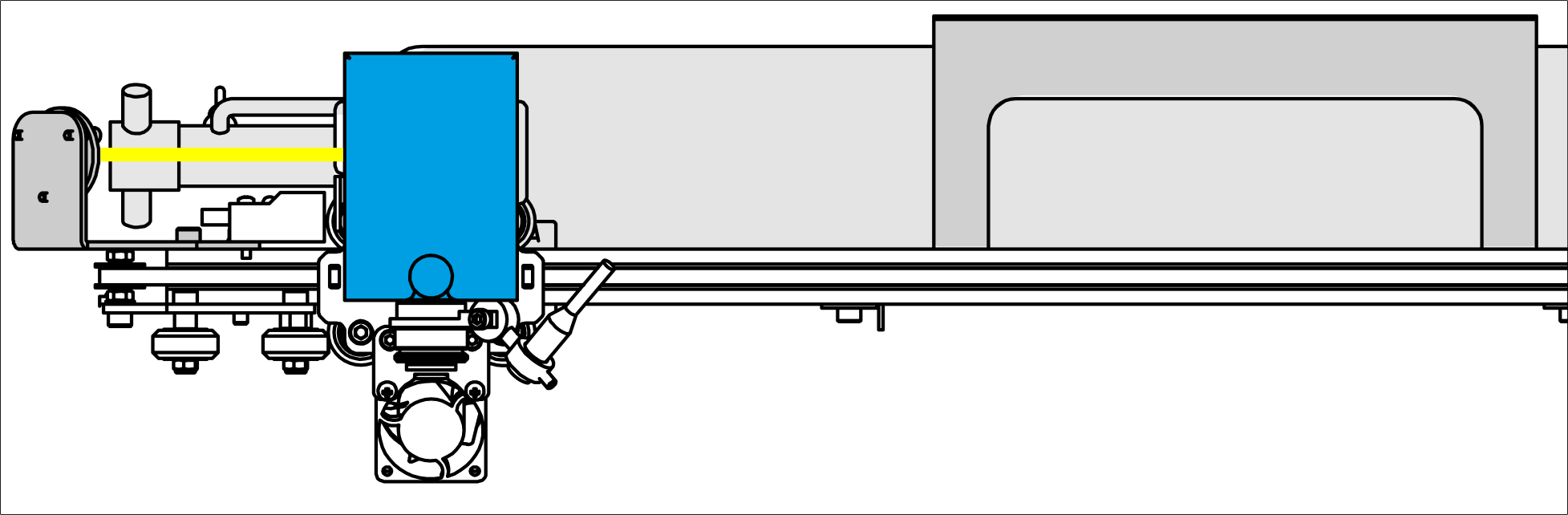

Imagem 7. Carro à esquerda.
b) O segundo, bem à direita. Assim verificamos a distância e direção que o feixe está se desviando.

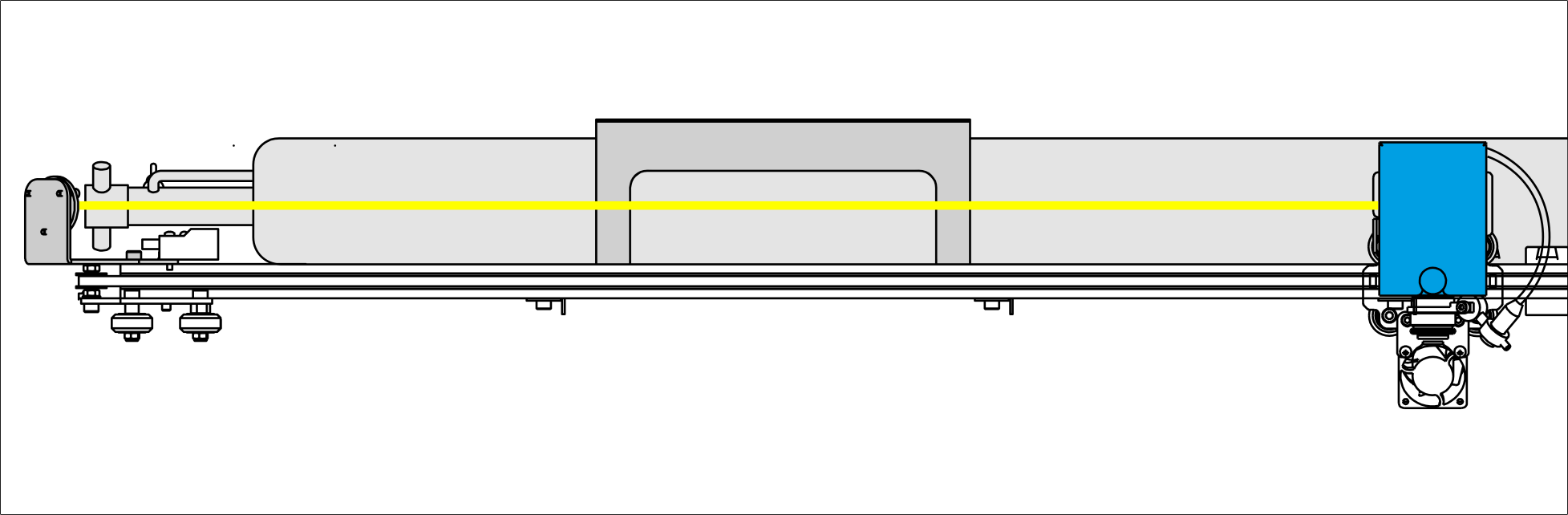

Imagem 8. Carro à direita.
Depois de disparar na esquerda e direita, veja as imagens abaixo, encontrando a que mais se aplica ao seu caso, e aperte/solte o parafuso sugerido.

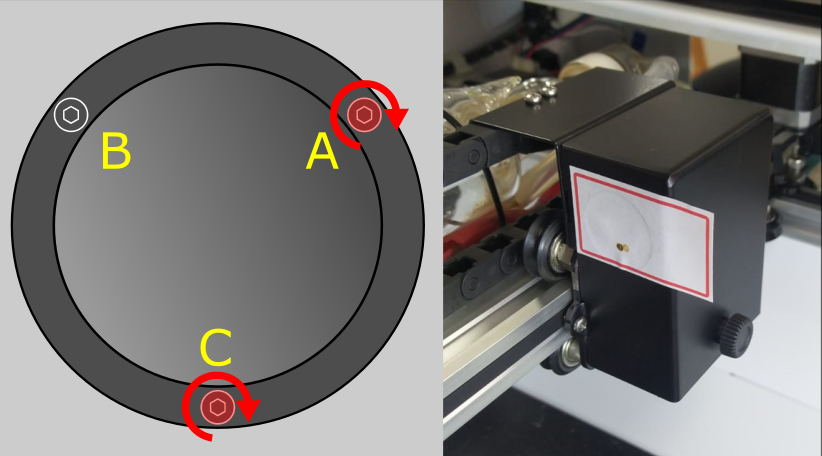

Situação 1) Disparos na vertical:

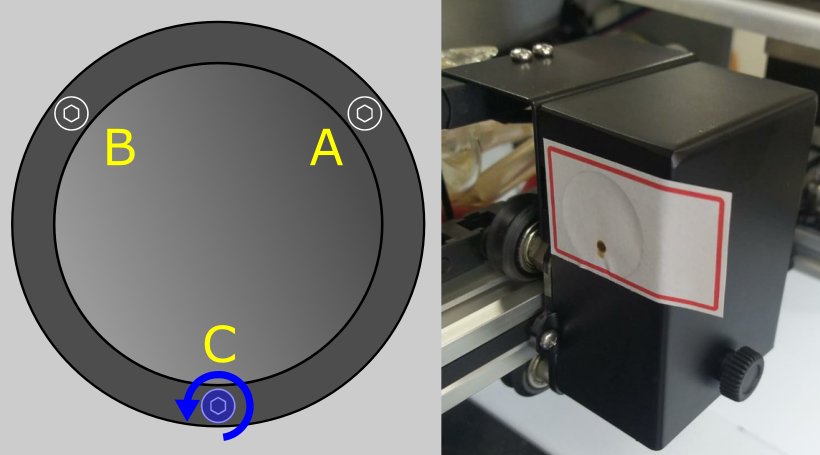

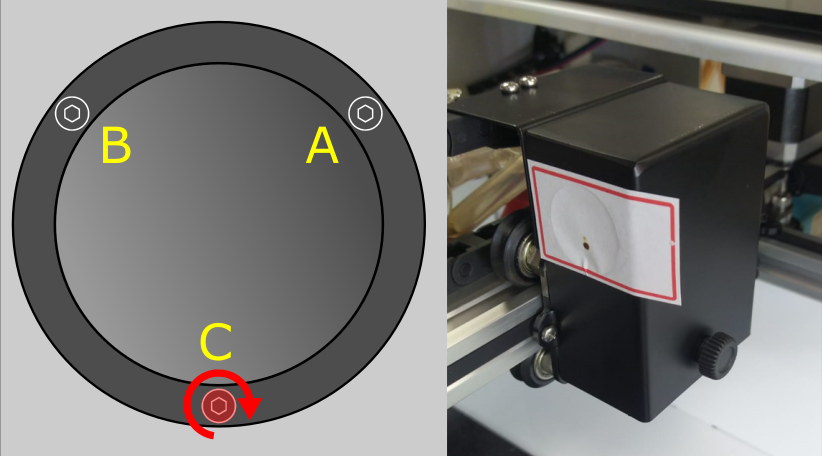

1.a- Se o seu laser estiver com o segundo disparo para baixo, significa que o feixe está descendo. Solte um pouco o parafuso C.
1.b- Se o seu laser estiver com o segundo disparo para cima, significa que o feixe está subindo. Aperte um pouco o parafuso C.
Situação 2) Disparos verticais:

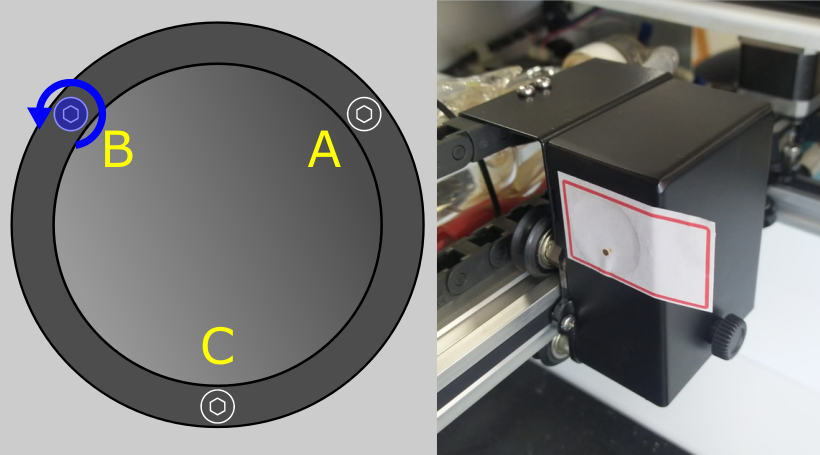

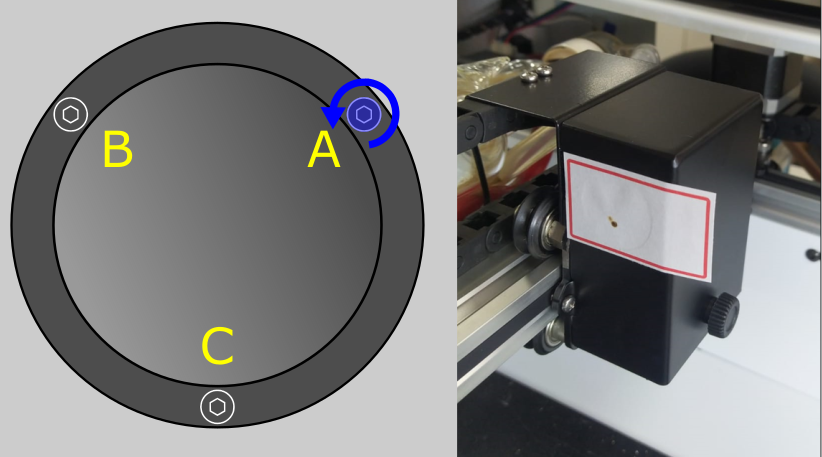

2.a- Se o seu laser estiver com o segundo disparo na diagonal superior traseira, solte um pouco o parafuso A.
2.b- Se o seu laser estiver com o segundo disparo na diagonal superior frontal, solte um pouco o parafuso B.

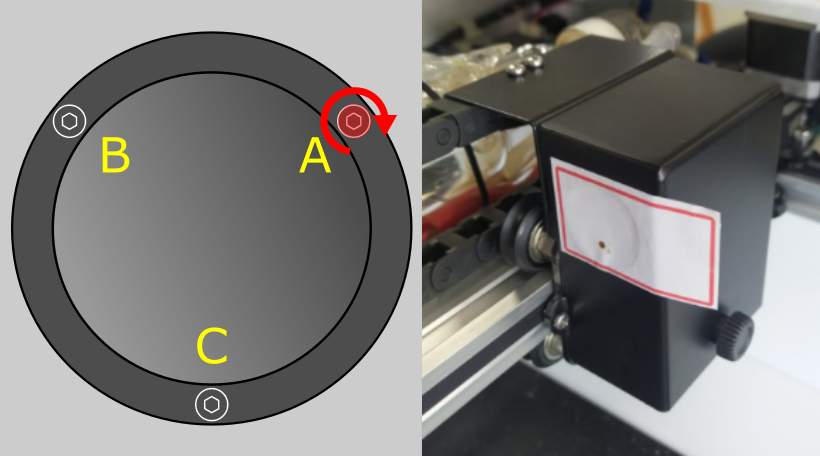

2.c- Se o seu laser estiver com o segundo disparo na diagonal inferior frontal, aperte um pouco o parafuso A.

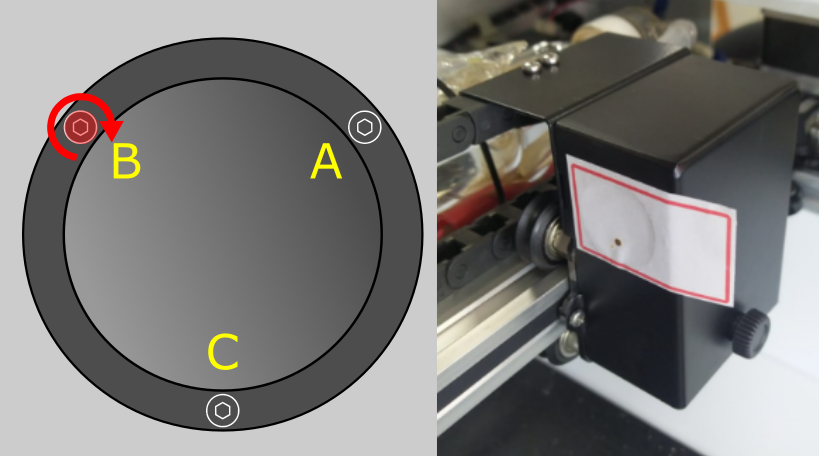

2.d- Se o seu laser estiver com o segundo disparo na diagonal superior traseira, aperte um pouco o parafuso B.
Situação 3) Disparos horizontal:

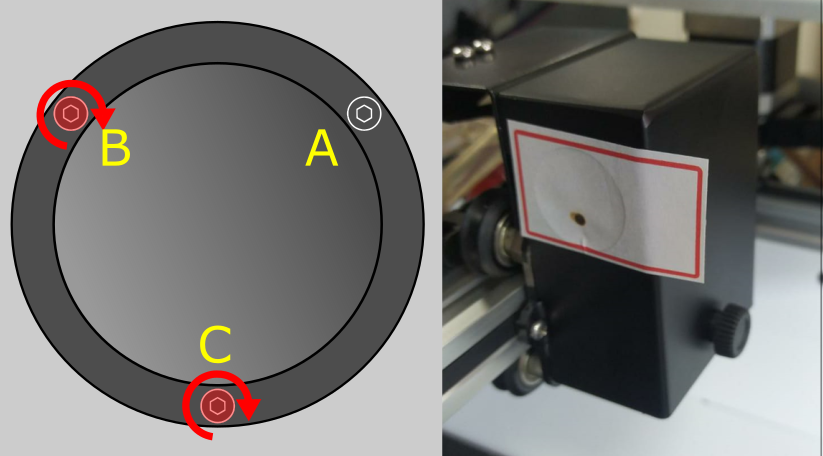

3.a- Se o seu laser estiver com o segundo disparo para trás, aperte igualmente o parafuso B e C.
3.b- Se o seu laser estiver com o segundo disparo para frente, aperte igualmente o parafuso A e C.
2) Espelho central

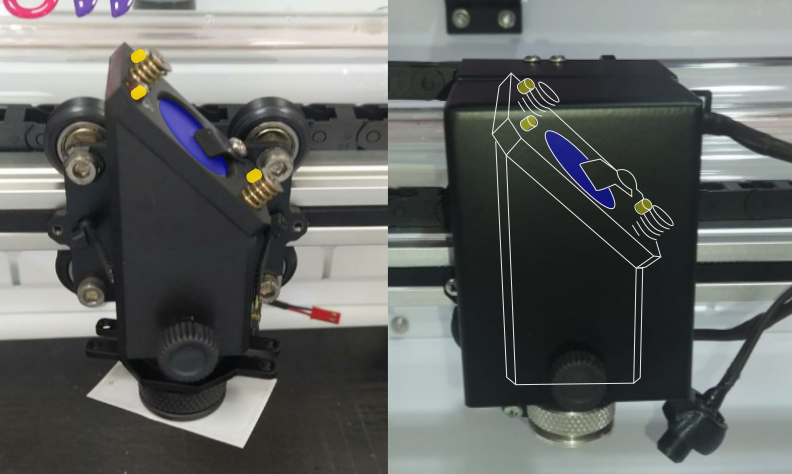

No segundo tópico deste artigo, vamos fazer o alinhamento do espelho central. Antes de ajustar esse espelho, é necessário certificar-se que os espelhos laterais também estão alinhados. Se você ainda não viu o artigo Verificando alinhamento de espelhos, ele é muito importante para dar continuidade ao alinhamento do espelho central.O espelho central fica fixado à uma peça móvel no carro central, como é possível observar nas imagens 9 e 10. Podemos ajustá-lo apertando 3 parafusos, que podem ser vistos melhor na imagem 9.

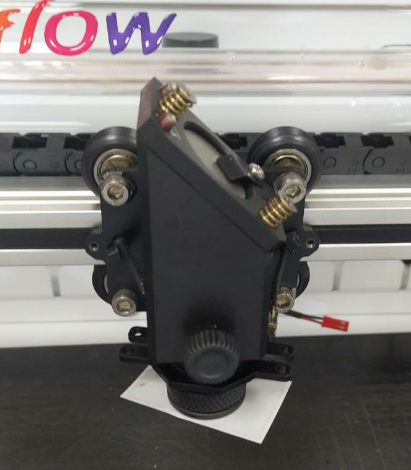

Imagem 9. Vista frontal do carro com o espelho central.
Imagem 10. Vista superior do carro com o espelho central.
Como você já viu no segundo tópico do artigo Verificando o alinhamento dos espelhos, para verificar o alinhamento dos espelhos, é necessário colocar uma fita na saída do laser, como na imagem abaixo. Veja aqui onde dar um disparo do laser.
Imagem 8. Onde colocar a fita para tesar o alinhamento do espelho central.
Dica importante: Ao retirar a fita, atente-se para a direção que o disparo ficou em relação ao conjunto. Se necessário, retire a fita mantendo a posição que estava quando colada, como foi feito nas imagens abaixo.

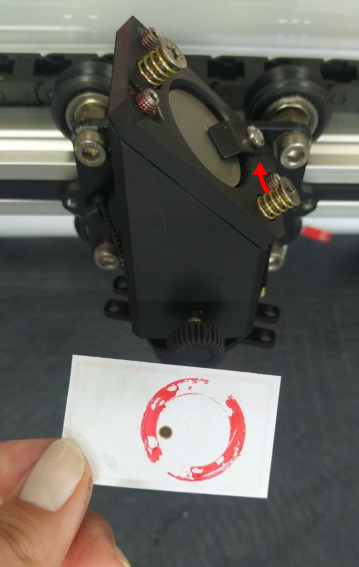

Situação 1) Disparo saindo para a direita:

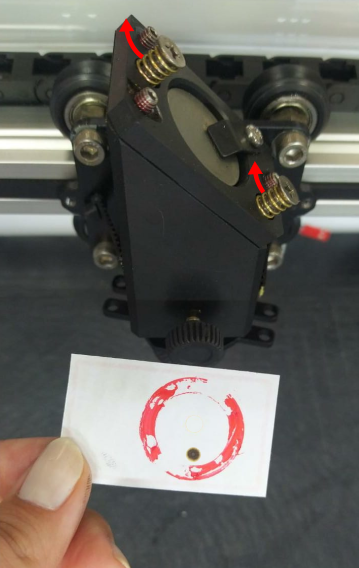

Se o seu laser estiver com o disparo marcando próximo à parede direita, aperte igualmente os parafusos de cima, em destaque na imagem.
Situação 2) Disparo saindo para a esquerda:
Se o seu laser estiver com o disparo marcando próximo à parede esquerda, aperte o parafuso de baixo, em destaque na imagem.
Situação 3) Disparo saindo para trás:
Se o seu laser estiver com o disparo marcando próximo à parede traseira, aperte igualmente o parafuso de baixo e o superior frontal, como na imagem.

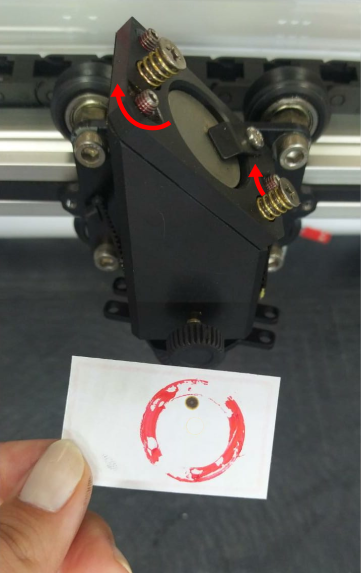

Situação 4) Disparo saindo para frente:
Se o seu laser estiver com o disparo marcando próximo à parede traseira, aperte igualmente o parafuso de baixo e o superior traseiro, como na imagem.
Se ficar alguma dúvida sobre qual parafuso apertar, por favor, entre em contato com o nosso time do suporte. É só enviar uma foto de como estão ficando os disparos na fita que a gente te ajuda! :)
