Comece pela instalação física da Due Ultra. Depois de posicionar e preparar o equipamento, faça a ligação seguindo a sequência indicada pela Due.
Vídeo 1 — Instalação da Due Ultra
Este vídeo mostra a instalação da máquina na trilha de primeiros passos.
Acompanhe o fluxograma abaixo para não esquecer nenhuma etapa.
Vídeo 2 — Ordem de ligação e desligamento
O Chiller é responsável pelo resfriamento do laser e, sem o fluxo adequado de água, o laser não é acionado. Mesmo sem estar em funcionamento, o equipamento pode gerar um pequeno aquecimento.
Portanto: nunca ligue a Due Ultra com o Chiller desligado.
Para não ter erro, siga esta ordem:
- Para ligar: primeiro o Chiller, depois a Due Ultra.
- Para desligar: primeiro a Due Ultra, depois o Chiller.
Fluxograma
Instalação Due Ultra
Acompanhe todas as etapas da instalação da Due Ultra. Não ignore nenhum passo:
Escolha o local
Posicione a Due Ultra sobre uma mesa firme e plana. A mesa deve estar próxima a uma tomada 10A aterrada, preferencialmente próxima a uma janela ou saída de ar.
Fixe a base de apoio
Essa base é opcional, e é fixada apenas pelos imãs ou parafusada. Recomenda-se parafusar quando utilizar gabaritos ou eixo rotativo, garantindo repetibilidade.

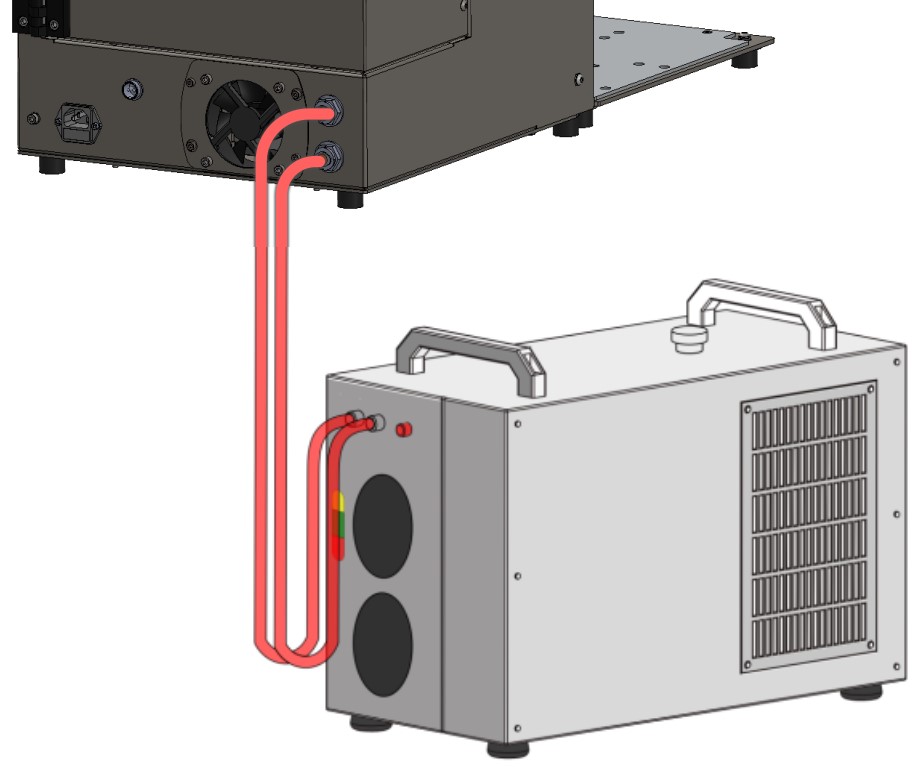

Instalação hidráulica - mangueiras
Engate as mangueiras entre o Chiller e a Due Ultra. Não existe posição certa, basta conectar.

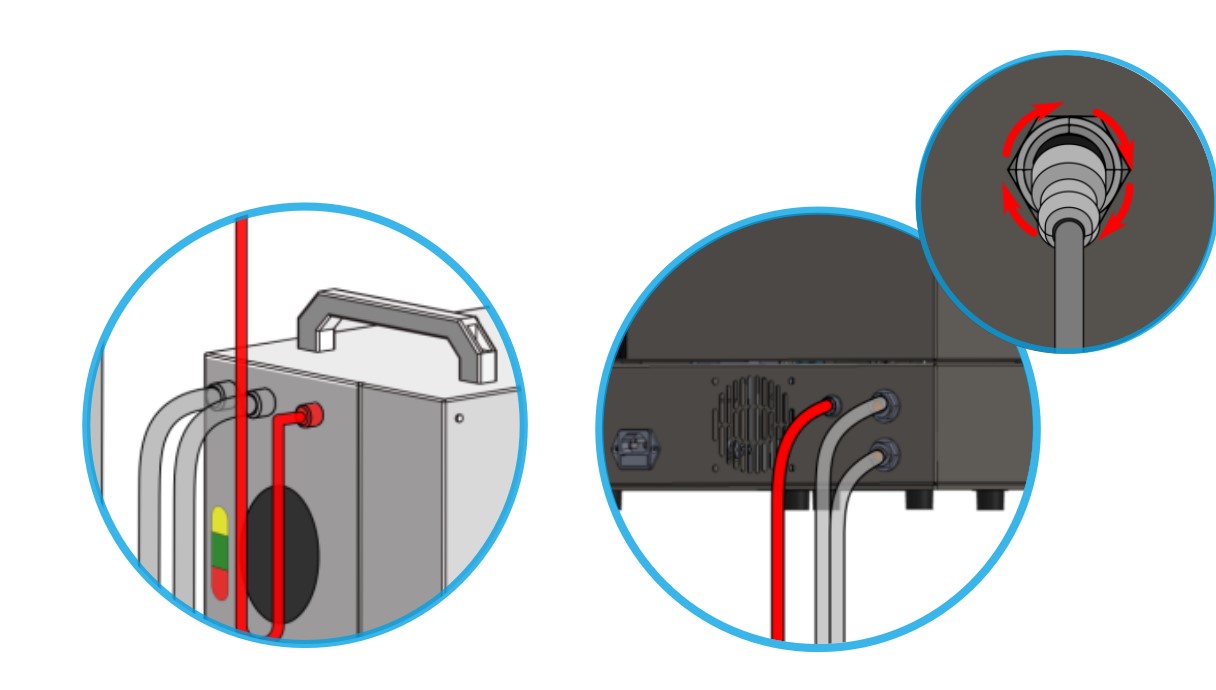

Instalação hidráulica - cabo do sensor
Imagem 2. Conectando cabo do sensor de água.
Abasteça o reservatório do Chiller
Encha com 6 a 8 litros de água destilada, deionizada ou desmineralizada. Acompanhe o nível pelo mostrador.

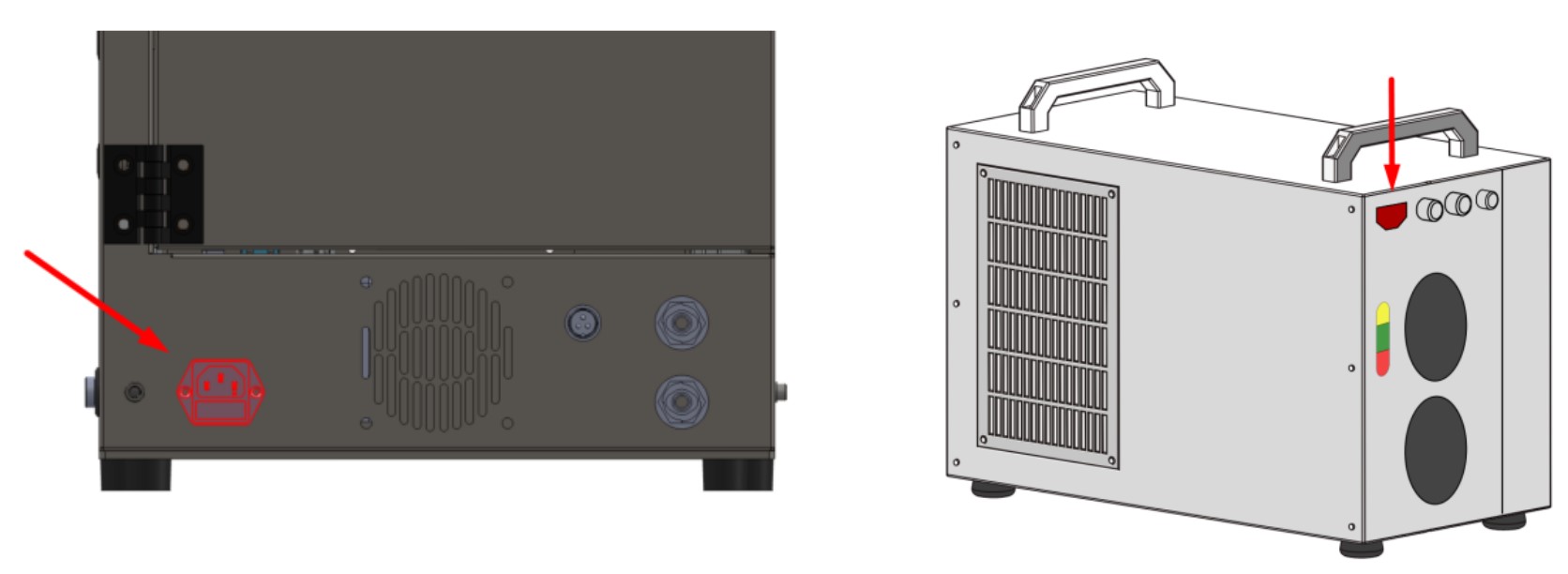

Plugue o cabo de energia
Engate o cabo que acompanha a Due Ultra e o Chiller entre eles e a tomada. Não inverta os cabos: utilize na Ultra o cabo que a acompanha, na mesma embalagem.

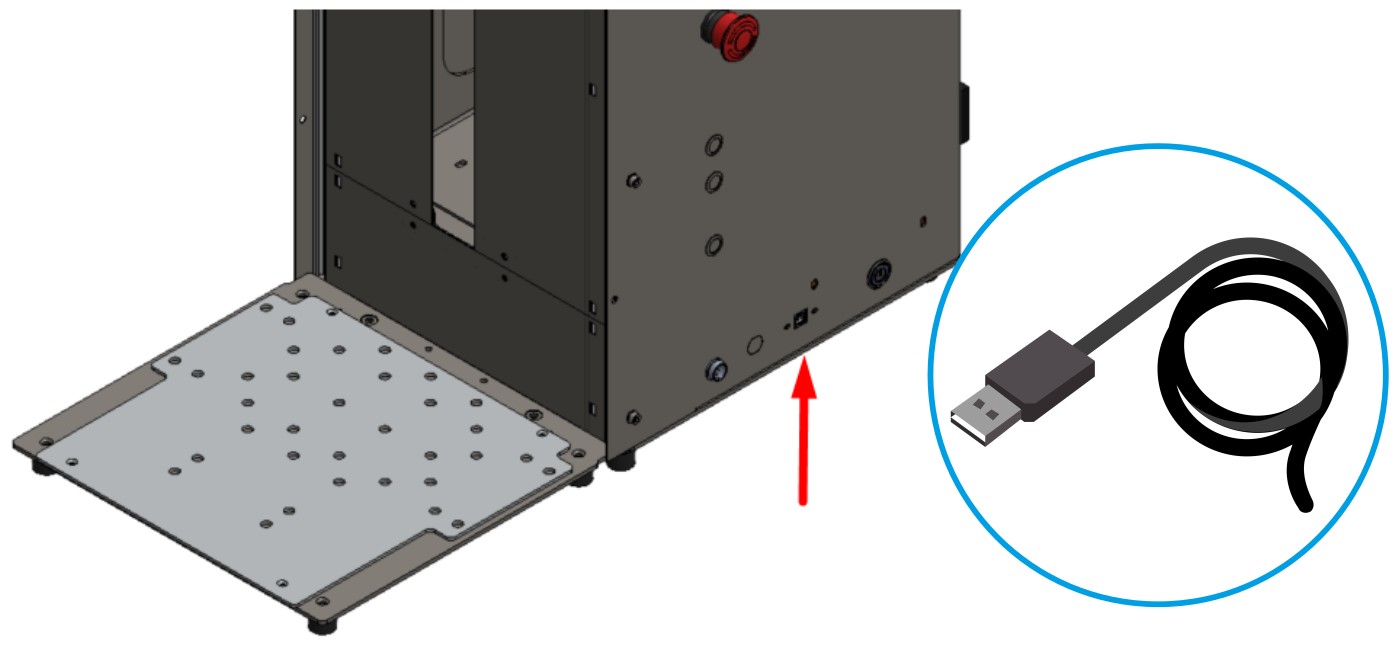

Conexão com o computador
Conecte o Cabo USB entre a Due Ultra e seu computador.
Próximo passo
Depois da instalação física e da ligação, instale o software de operação.
Você pode escolher utilizar o EzCad ou Lightburn. Veja qual melhor atende as suas necessidades.
