Resolução de problemas

Verificando o Cooler do carro central e o Laser Pointer

Confira o cooler do carro central e o laser pointer para manter a máquina funcionando bem e o corte preciso.

Central de Ajuda Due Laser · Documentação técnica

Neste artigo, você vai verificar se o cooler do carro central e o laser pointer funcionam normalmente em toda a área de trabalho.

Como verificar

a) Com a tampa fechada, ligue o cooler pelo Due Studio 4, na área Atuadores, como mostra a Imagem 1.

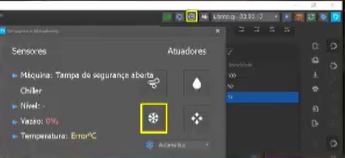

Imagem 1 – Botão do cooler (em destaque) na área Atuadores do Due Studio 4.

b) Para ver melhor o cooler, você pode girá-lo para a frente.

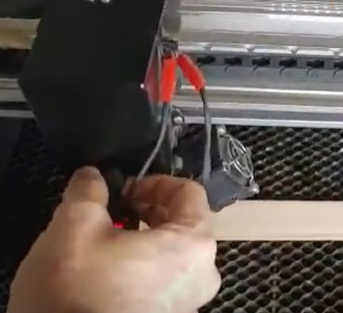

Imagem 2 – Cooler do carro central girado para a frente.

c) Mova o carro central na horizontal ao longo da área de trabalho e observe se o cooler ou o laser pointer desligam em algum ponto. Repita algumas vezes para confirmar.

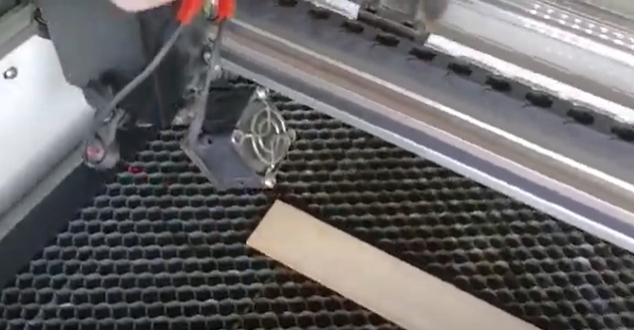

Imagem 3 – Movendo o carro central pela área de trabalho.

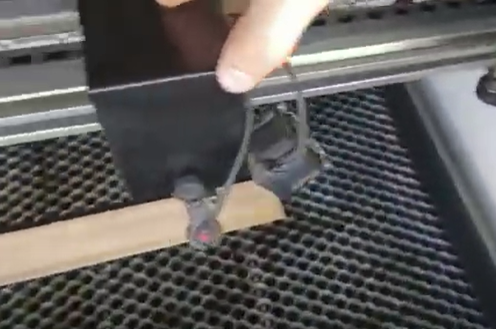

Imagem 4 – Movendo o carro central com a mão.

Você também pode acompanhar a verificação no vídeo abaixo.

Vídeo 1 – Verificando o cooler e o laser pointer na área de trabalho.

Se o cooler ou o laser pointer desligarem

Se o cooler do carro central ou o laser pointer desligarem em algum ponto da área de trabalho, há duas possibilidades:

Cabo de alimentação rompido

O cabo de alimentação passa dentro da esteira porta-cabos e pode ter se rompido.

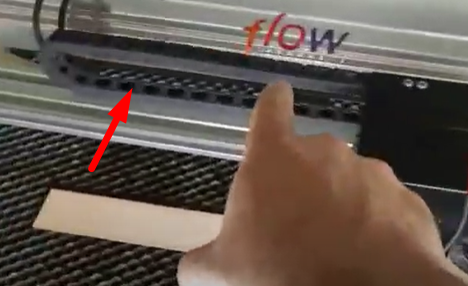

Imagem 5 – Esteira porta-cabos (seta vermelha), por onde passa o cabo de alimentação.

Conectores mal encaixados

Os conectores que ligam o cooler e o laser pointer podem não estar bem encaixados.

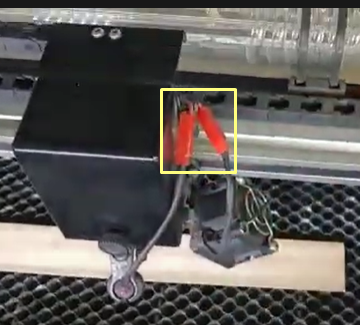

Imagem 6 – Conectores do cooler e do laser pointer (em destaque).

Nos dois casos, pode ser necessário substituir alguma peça. Fale com a nossa equipe de Suporte.
