Olá!
Neste artigo, vamos aprender como definir o local onde o desenho será cortado no material. Para isso, é importante que você entenda como funciona o painel de controle na Due Flow. Que tal dar uma olhadinha neste artigo da nossa série de conteúdos sobre o Due Studio 4? Já sabe "pilotar" a máquina? Então vamos para o próximo passo!
1. Posicionando o desenho na área de trabalho do Due Studio 4
Independentemente de você ter criado o desenho dentro do Due Studio 4 ou de tê-lo importado de outro software, você deve posicioná-lo no ponto zero dentro do software.

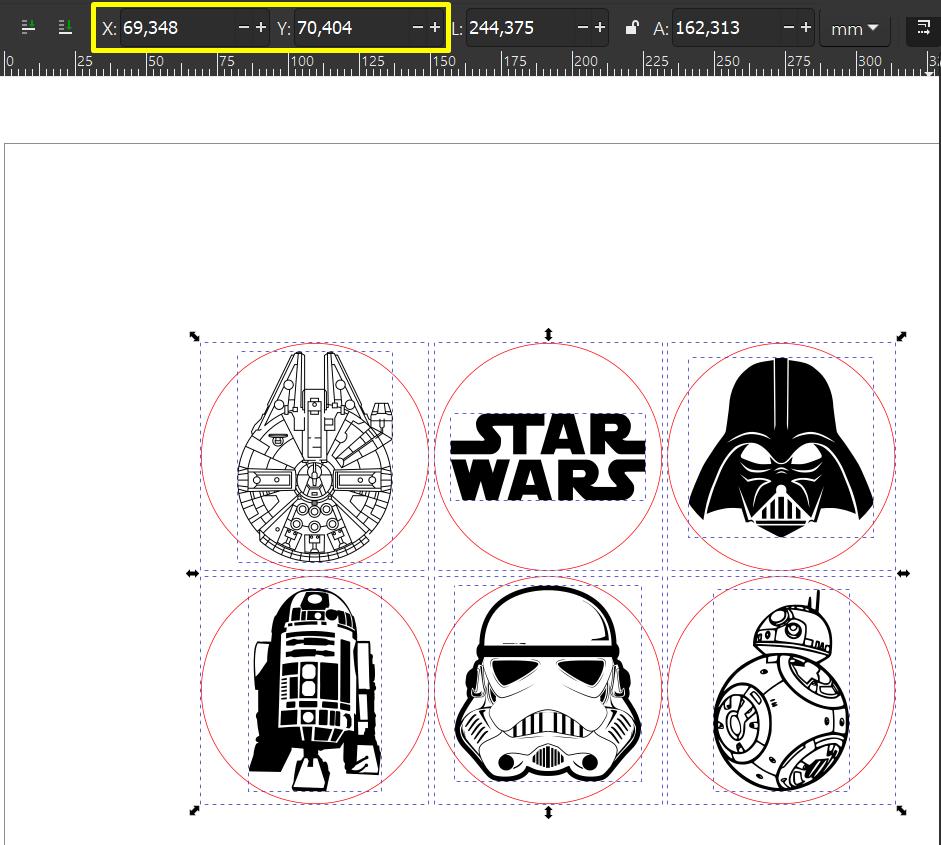

a) Selecione os elementos que você deseja cortar. A posição do elemento em relação aos eixos X e Y do elemento (ou grupo selecionado de elementos) é indicada nas caixas em destaque da figura 1.

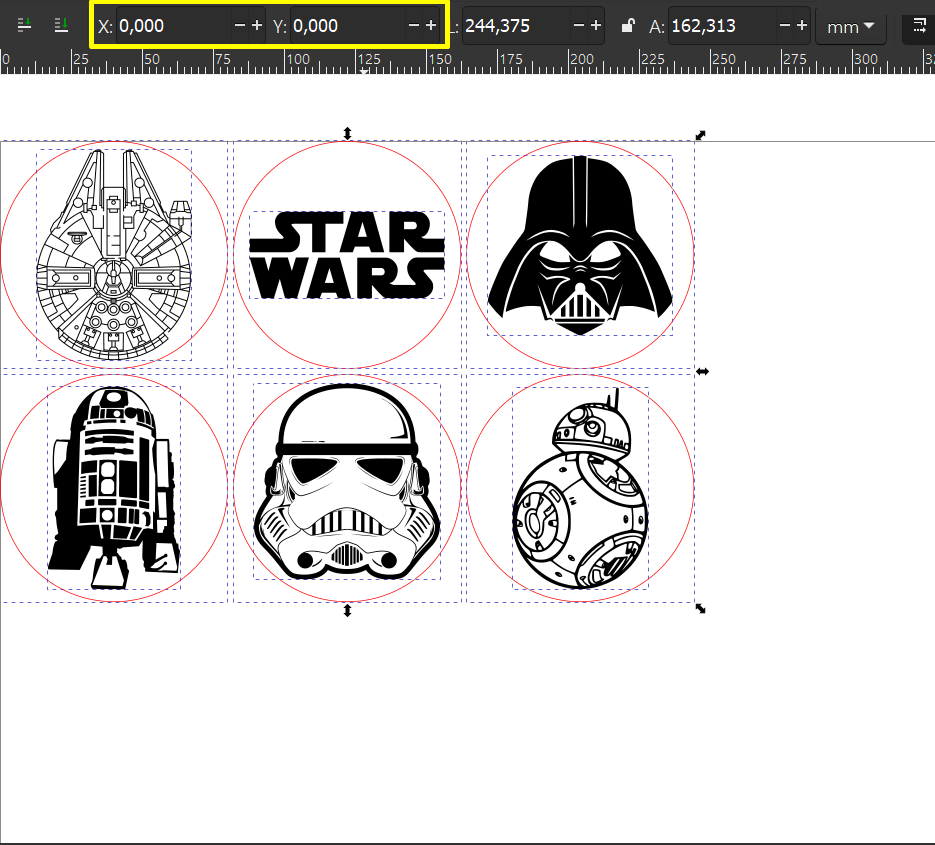

b) Ajuste a posição dos desenhos para X = 0 e Y = 0. Isso fará com que os elementos selecionados sejam deslocados para a posição zero dentro do software.
O Due Studio 4 reconhece o canto superior esquerdo (X = 0,000 e Y = 0,000) como o ponto inicial. Por isso, recomendamos sempre posicionar o desenho nessa referência.
2. Definindo o ponto inicial de corte da Due Flow
Para a máquina entender a partir de onde ela começará a fazer o corte, é necessário definir seu ponto inicial. Vamos lá?

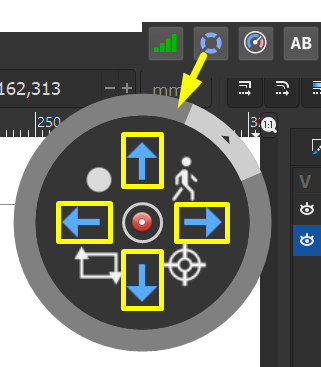

a) Movimente o carro (canhão do laser) manualmente ou pelas setas de movimentação no painel de controle. Se precisar de movimentos mais finos, ajuste o Tamanho do passo, que vai de 0,5 mm a 200 mm (o padrão é 10 mm).
b) Acompanhe onde está o laser pointer (luzinha vermelha incidindo no material): ele indica onde o laser cortará o material. Mas atenção, não é ele que corta!

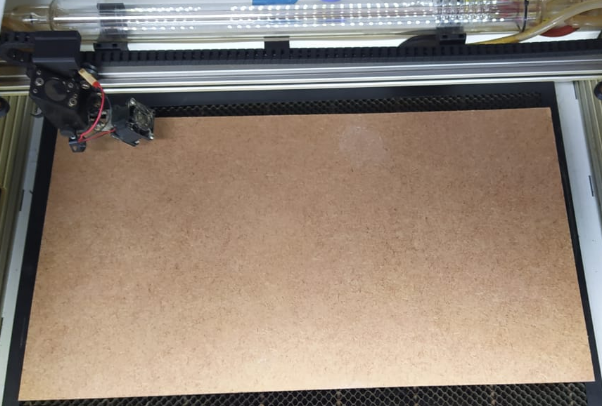

c) Defina o local onde você quer que inicie o corte. Para um maior aproveitamento do material, posicione o carro no canto traseiro esquerdo do material. Como o ponto zero fica no canto superior esquerdo do desenho, o cabeçote sempre corre para a direita e para a frente, ocupando a área livre do material.
d) Com o laser pointer na posição desejada, clique em Setar início no painel de controle. Assim, a posição física do carro passa a corresponder ao ponto zero do desenho.
Criando referências
Quando realizamos esses ajustes de posicionamento, nós criamos uma referência entre a posição do desenho no material e o início do corte, o ponto zero do desenho será o mesmo do ponto de início do corte!
A máquina sempre considera como posição inicial a última definição realizada. Logo, se você movimentar o canhão laser para uma nova posição e simplesmente iniciar um novo corte, ela retornará ao ponto definido anteriormente! Sempre defina o ponto de início no software (figura 6).
3. Verificando posicionamento do desenho no material
Para que possamos ter um bom aproveitamento da área de trabalho, é importante saber qual espaço o desenho vai ocupar no material. Para isso, temos o recurso Frame: o carro percorre, com o laser desligado, um retângulo que parte do ponto inicial e mostra as extremidades máximas do desenho.

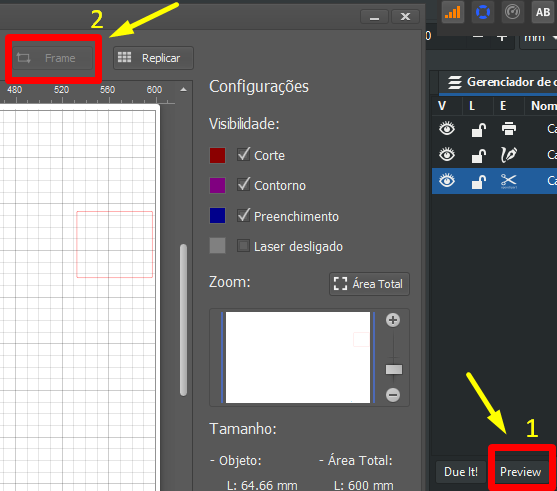

a) Selecione apenas os elementos do desenho que deseja verificar e clique em Preview. Na janela do Preview, clique em Frame, como indicado nas figuras 7 e 8.
Obs.: o Frame não fica mais no painel de controle do Due Studio 4. Ele está disponível somente na janela do Preview.
Na mesma janela do Preview você também encontra o Setar início e o Centralizar, que leva o carro até o ponto onde ficará o centro do trabalho — ideal para personalizar objetos redondos. Encontrada a posição, faça o ajuste de foco e clique em Due It!, no canto inferior direito do Preview.

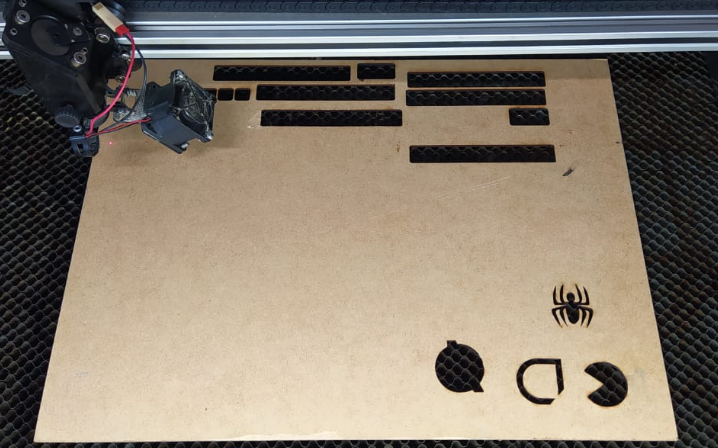

b) O Frame também ajuda a aproveitar retalhos, pois mostra se o desenho vai caber no espaço desejado. Em um material já usado, posicione o carro no início da área livre, deixando o espaço disponível à direita e à frente do ponto inicial. Depois, lembre-se de Setar início e confira com o Frame antes de cortar.
Tamanho do desenho x tamanho da área de trabalho Due Flow
É importante lembrar que o tamanho do objeto não pode ser maior que a área de trabalho da máquina, que no caso da Flow, é 380 mm de altura x 600 mm de largura. Caso isso ocorra, seu trabalho não será realizado corretamente e/ou o canhão do laser começará a bater nas laterais da máquina, fazendo barulho, sinal de que o motor está sendo forçado. Por isso, é importante sempre verificar, por meio do recurso Frame, o tamanho do desenho na área de trabalho.
______________________________________________
Neste artigo, aprendemos como posicionar o desenho no material que vamos cortar otimizando o nosso trabalho! Nos acompanhe em nosso próximo artigo, onde explicaremos como definir os parâmetros de corte da máquina.
