Olá!
Você já deve ter ouvido falar em aterramento da tomada, não é mesmo?
Em resumo, o sistema de aterramento diz respeito a uma viga cravada na terra que é conectada a um fio, geralmente de cor verde e amarela, que percorre toda a casa, como mostra a imagem abaixo:

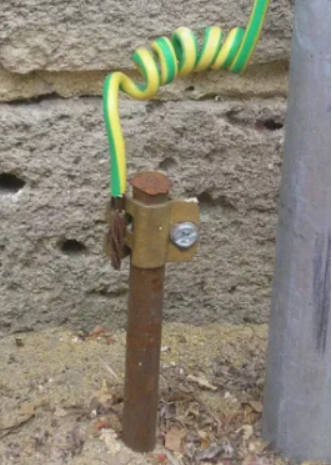

Imagem 1. aterramento da tomada Fonte da imagem: https://www.sabereletrica.com.br/como-fazer-aterramento/
Tomadas de 3 pinos costumam indicar aterramento, mas é preciso confirmar se a rede elétrica do prédio ou casa realmente tem aterramento. É possível que não haja nenhum fio ligado nesse pino e, consequentemente, a tomada não esteja aterrada.

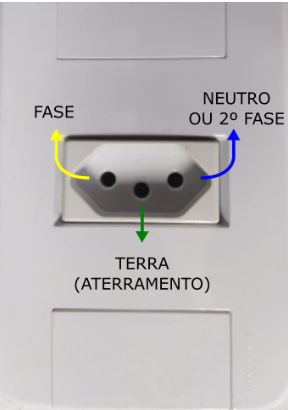

Imagem 2. tomada três pinos
Por que é necessário o Aterramento?
O aterramento da tomada tem por objetivo: diminuir a variação de tensão de uma rede elétrica, eliminar as fugas de energia e proteger os usuários de um possível choque elétrico. É ele que te impede de levar choque nos eletrodomésticos da sua casa, por exemplo.
No caso da sua Due, o aterramento é necessário não apenas pelo fator segurança, mas também para o próprio funcionamento da máquina. O laser co2 demanda uma alta tensão (20.000 volts), gerando assim, um campo elétrico que induz uma corrente. Essa corrente deve sair pelo aterramento, mas sem ele, ela pode ir para a placa de controle da máquina, não permitindo o funcionamento correto da sua Due ou, até mesmo, danificando algum componente dela.
Como identifico se minha tomada possui Aterramento?
Visualmente: É possível verificar se a tomada possui 3 fios conectados ( isso não é uma garantia de que possua aterramento, mas se tiver apenas dois, confirma que não possui).
Cuidado! É fundamental ter muito cuidado ao verificar os fios dentro da tomada para não encostar neles e correr o risco de tomar choque elétrico. Peça para um eletricista verificar. Cuidados adicionais são: desligar o quadro de energia e não tocar nos fios.

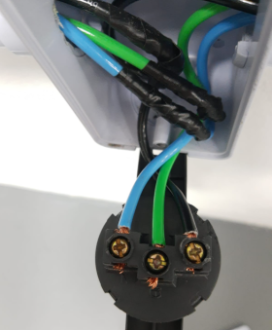

Imagem 3. Exemplo de tomada com três fios conectados
Caneta Detectora de Tensão: A partir de determinado número de Série, uma Caneta Detectora de Tensão foi adicionada ao Kit de Acessórios da Due Flow. Podemos usar ela para fazer o teste de aterramento da seguinte forma:
Vídeo 1: Como usar a canetinha de teste de aterramento
Quais são os sinais de quando minha tomada não possui aterramento?
A falta de aterramento na rede elétrica pode causar algumas questões durante o uso da sua Flow, os principais são:1 - Levar um leve choque ao encostar na carcaça da máquina.
2 - A máquina perder a conexão ou parar no meio de um trabalho, sem acusar nada na tela do seu Due Studio.
3 - Linhas aleatórias aparecendo durante um trabalho, e que não estão no arquivo utilizado, e nem aparecem no Preview. Como o exemplo abaixo:

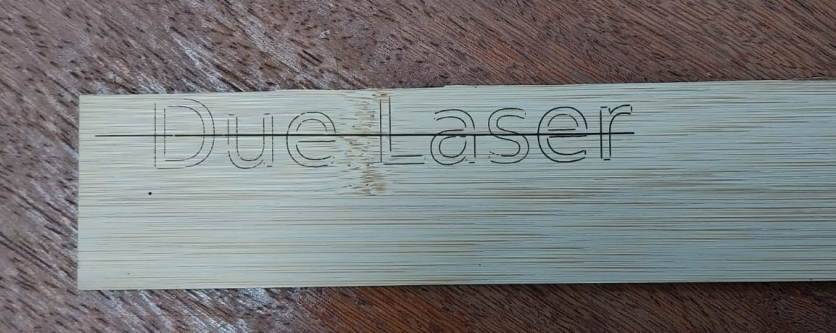

Imagem 4: Trabalho feito sem aterramento
4 - Perda de passo por influência de alta tensão nos motores ou na placa controladora.
5 - Componentes eletrônicos danificados por conta de fugas e variações de energia.
Outro ponto de atenção é a respeito do uso de Extensões de energia, pois muitas apresentam o terceiro pino, utilizado para o aterramento, mas em sua fiação interna não há um terceiro fio. Sempre que puder, opte pelo uso de Filtros de linha com aterramento ou apenas ligando o Cabo de energia da sua Due direto na tomada.
Importante: Como consta em nossos termos de garantia, a utilização da máquina em locais com instalações elétricas sem aterramento ocasionará a perda total da garantia.
